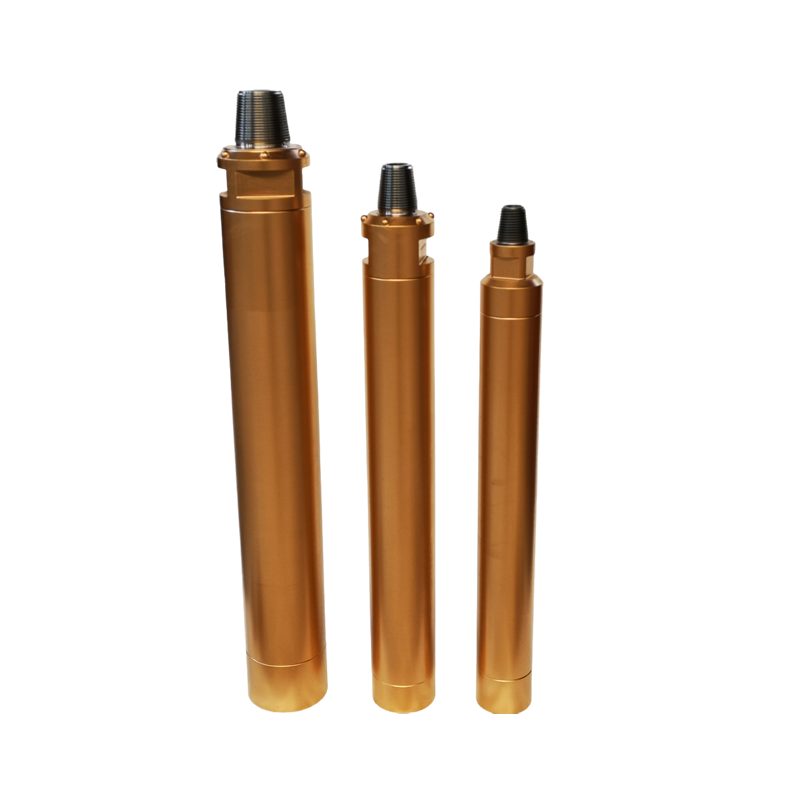

SD4/SD5/SD6/SD8/SD10/SD12 marteau fond de trou haute efficacité

Type de traitement : Forgeage et usinage CNC

Détail d'emballage : boîtes en bois/papier

Marque : Globorx

Matériau : acier allié

E-mail：

info@zzgloborx.com

Retour

SD4/SD5/SD6/SD8/SD10/SD12 marteau fond de trou haute efficacité

Nom :pénétration rapide/durée de vie plus longue/haute efficacité/fournisseur d'usine/vente en gros d'usine

+SD4/SD5/SD6/SD8/SD10/SD12

+ Marteau/impacteur fond de trou pour le forage minier/carrière/puits

Caractéristiques:

1.Les nouveaux marteaux sont conçus en fonction des conditions minières, améliorés par une technologie de pointe, des matériaux internationaux de haute qualité avec un processus avancé de qualité garantie.

2. Taux de forage plus rapide.

3. Dureté améliorée pour prolonger la durée de vie du marteau et réduire les coûts d'utilisation. Faible consommation d'électricité avec une grande force d'impact.

4. Bonne transmission de puissance. La théorie moderne est adoptée dans la conception structurelle, ce qui rend la durée de l'onde de contrainte plus longue, l'amplitude de contrainte plus faible et la durée de vie du piston est plus longue.

L'application du marteau DTH

Les marteaux DTH sont utilisés pour le forage et le dynamitage de trous de mine, principalement utilisés dans les mines, les carrières de marbre ou le forage de puits et autres projets de construction.

Pourquoi nous choisir :

1. Acier allié spécial sélectionné

2. Analyse et tests physiques et chimiques pour les matières premières et le traitement d'usinage CNC et le traitement thermique.

3. Vitesse de forage rapide et bon effet économique

4. Communication pré-vente et service après-vente efficaces

5. Rendre les opérations plus simples et productives

SD系列潜孔冲击器

Marteaux DTH série SD

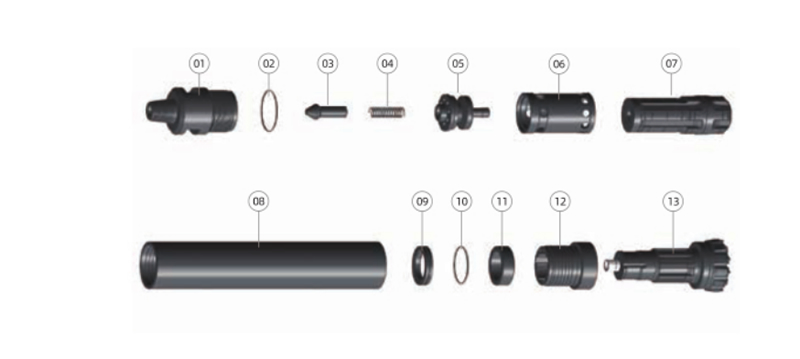

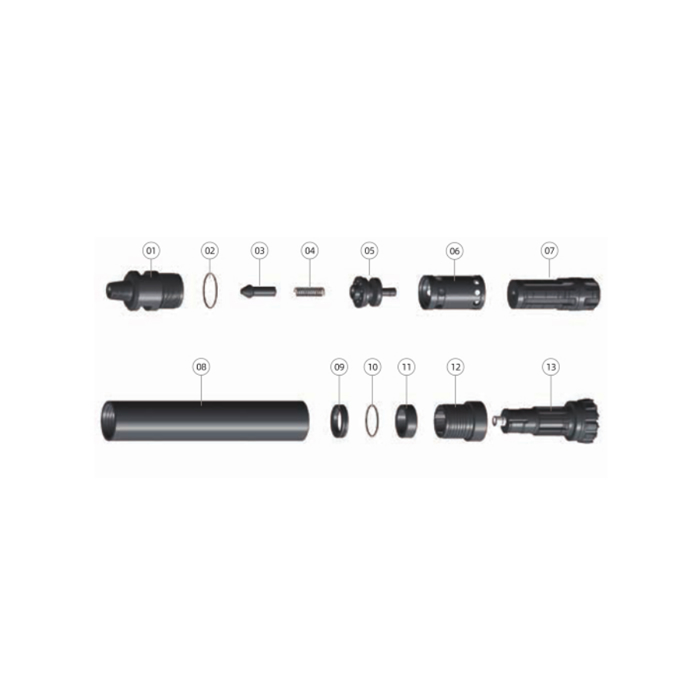

零部件名称 Description de l'article	重量poids (kg)
零部件名称 Description de l'article	SD4	SD5	SD6	SD8	SD10	SD12
1.接头 Sous-titre supérieur	6.50	13.70	20.00	34.00	59.00	70.00
2.接头O形圈 “O”Anneau de haut sous	0.10	0.015	0.015	0.015	0.03	0.04
3.逆止阀 Clapet anti-retour	0.35	0.70	0.70	1.20	1.40	2.00
4.弹簧 Printemps	0.05	0.10	0.10	0.10	0.30	0.10
5.配气座 Distributeur d'air	1.50	2.00	3.50	6.00	10.50	16.00
6.内缸 Cylindre interne	2.10	2.80	4.20	6.50	12.50	25.00
7.活塞 Piston	8.50	15.00	23.00	42.50	77.00	113.00
8.外缸 Cylindre externe	15.30	24.00	30.00	59.00	110.00	175.00
9.衬套 Manchon guidé	1.30	2.60	2.50	6.00	11.5	25.00
10.卡环O型圈 “O”Anneau d'arrêt	0.005	0.01	0.01	0.01	0.01	0.01
11.卡环 Sonnerie d'arrêt	0.20	0.50	0.50	1.20	1.50	4.50
12.卡钎套 Diriger Chuck	4.00	7.50	7.50	16.00	31.50	48.00
13.钻头 Foret	9.80	16.00	27.00	37.00	108.00	165.00
技术参数Données techniques
	SD4	SD5	SD6	SD8	SD10	SD12
总长（不含钻头） Longueur (sans embout)	1012mm	1090mm	1182mm	1330mm	1525mm	1860mm
总重（不含钻头） Poids (sans embout)	40.00kg	67.00kg	90.00kg	174kg	316kg	480kg
冲击器外径 Diamètre externe	φ99mm	φ126mm	φ146mm	φ180/φ185mm	Φ226mm	Φ275mm
可配钻头钎柄 Tige de mèche	SD4	SD5	SD6	SD8	SD10	SD12
钻孔范围 TrouGamme	φ110-φ135mm	φ155-φ190mm	φ155-φ203mm	φ195-φ254mm	Φ254-φ311mm	Φ305-φ445mm
后接头螺纹 Fil de connexion	API 2 3/8 pouces Rég.	API 2 3/8 pouces Rég. API3 1/2 pouces Rég. API2 7/8” Reg	API 3 1/2” Rég.	API 4 1/2 pouces Reg	API 6 5/8 pouces Rég.	API 6 5/8 pouces Rég.
可用工作风压 Pression de service	1.2-2.0Mpa	1.3-2.3Mpa	1.5-2.5Mpa	1.5-3.0Mpa	2.0-3.5Mpa	2.0-3.5Mpa
在17bar时的冲击频率 Taux d'impact à 17Bar	30HZ	28HZ	25HZ	22HZ	20HZ	20HZ
推荐转速 Vitesse de rotation recommandée	25-40r/min	20-35r/min	20-30r/min	15-25r/min	20-35r/min	15-25r/min
耗风量 Consommation d'air	1.0Mpa:6m3/min	1.0Mpa:7m3/min	1.0Mpa:9m3/min	1.0Mpa:12m3/min	1.0Mpa:18m3/min	1.0Mpa:28m3/min
	1.8Mpa:9m3/min	1.8Mpa:14m3/min	1.8Mpa:18m3/min	1.8Mpa:22m3/min	1.8Mpa:40m3/min	1.8Mpa:50m3/min
	2.4Mpa:14m3/min	2.4Mpa:19m3/min	2.4Mpa:26m3/min	2.4Mpa:28m3/min	2.4Mpa:65m3/min	2.4Mpa:71m3/min
